● Grundlegendes zu FR4-Epoxidlaminatplatten
● Warum die ordnungsgemäße Lagerung von FR4 wichtig ist
● Empfohlene Umgebungsbedingungen
>> Temperatur und Luftfeuchtigkeit
● Physische Lagerung: flach vs. vertikal
● Schutz von FR4 vor mechanischer Beschädigung
● Verpackung und Feuchtigkeitsschutz
>> Langzeitlagerung und anspruchsvolle Klimabedingungen
>> Regelmäßige Inspektion und Neuversiegelung
● Handhabung und Akklimatisierung vor der Bearbeitung
>> Saubere Handhabungspraktiken
>> Gewöhnung an die Werkstattumgebung
● Vergleich von FR4 mit G10 und G11 im Speicher
>> Haltbarkeit und Leistungserhalt
● Schritt-für-Schritt-Anleitung zur Lagerung von FR4-Platten
>> 1. Definieren und bereiten Sie den Lagerbereich vor
>> 2. Regale und Stützen installieren
>> 3. Legen Sie Umweltziele fest
>> 4. Legen Sie Verpackungs- und Kennzeichnungsregeln fest
>> 5. Erstellen Sie Inspektions- und Wartungsroutinen
>> 6. Definieren Sie Regeln für die Vorbereitung vor dem Gebrauch
● Häufige Speicherfehler und wie man sie vermeidet
● Zusammenfassung und nächste Schritte
Als Hersteller von Hochleistungs-FR4- und verwandten Epoxidglaslaminaten sehen wir jeden Tag, wie sich die richtige Lagerung direkt auf die Bearbeitbarkeit, Dimensionsstabilität und Langzeitleistung auswirkt. FR4-Epoxidlaminatplatten benötigen eine saubere, trockene, temperatur- und feuchtigkeitskontrollierte Umgebung mit korrekter Stapelung, Verpackung und Handhabung, um ihre mechanischen und elektrischen Eigenschaften über einen langen Zeitraum beizubehalten.
Dieser Leitfaden kombiniert praktische Erfahrungen in der Werkstatt mit weit verbreiteten Branchenpraktiken, sodass Ingenieure, Einkäufer und Lagerteams FR4-Bestände sicher und konsistent verwalten können.

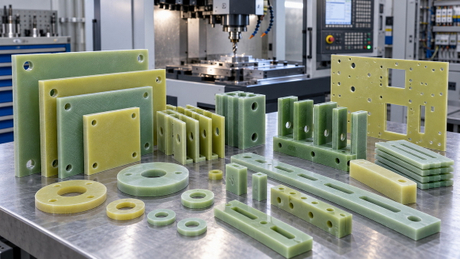

FR4-Epoxidlaminatplatten sind glasfaserverstärkte duroplastische Epoxidlaminate, die in Leiterplatten, elektrischen Isolierkomponenten, mechanischen Teilen und Industrievorrichtungen verwendet werden. Das Material vereint:
- Hohe mechanische Festigkeit und Steifigkeit
- Hervorragende elektrische Isolierung
- Gute Dimensionsstabilität über einen weiten Temperaturbereich
- Relativ geringe Wasseraufnahme im Vergleich zu vielen anderen Dämmstoffen
In realen Projekten lassen sich diese Vorteile nur dann in eine stabile Leistung umsetzen, wenn das Material richtig gelagert und gehandhabt wird . Unkontrollierte Umgebungen oder unsachgemäße Stapelung können zu Defekten führen, bevor eine Bearbeitung oder Montage erfolgt.
Sowohl aus Anwender- als auch aus Herstellersicht sind die größten Risiken bei der Lagerung nicht dramatische Ausfälle, sondern eine schleichende Verschlechterung , die erst später sichtbar wird:
- Verformung, Biegung und Verdrehung durch ungleichmäßige Auflage, Stapeldruck oder Temperaturschwankungen
- Kanten- und Eckenschäden durch Stöße oder schlechte Regalkonstruktion
- Oberflächenverunreinigungen durch Öle, Staub und Metallpartikel, die später die Isolierung oder die Verbindungsfestigkeit verringern können
- Feuchtigkeitsbedingte Probleme wie das Risiko einer Mikrodelaminierung, Maßabweichungen und Veränderungen im dielektrischen Verhalten
In Bearbeitungsbetrieben oder Montagelinien führen diese Probleme zu zusätzlicher Nacharbeit, instabilen Toleranzen, höheren Ausschussraten und unvorhersehbarer Leistung . Eine gute Lagerung ist eine kostengünstige Möglichkeit, die Qualität zu stabilisieren, bevor mit dem Schneiden, Bohren oder Fräsen begonnen wird.
Für die meisten FR4-Epoxidlaminatplatten ist ein Innenklima mit mäßiger, stabiler Temperatur und Luftfeuchtigkeit ideal. Als praktische Arbeitsbereiche übernehmen viele Einrichtungen Folgendes:
- Temperatur: typischerweise 15–30 °C , mit einem optimalen Bereich um 20–25 °C
- Relative Luftfeuchtigkeit (RH): etwa 30–60 % RH , vorzugsweise im mittleren Bereich für Langzeitstabilität
Innerhalb dieser Bereiche ist es weitaus unwahrscheinlicher, dass FR4 Feuchtigkeit aufnimmt oder erhebliche Dimensionsänderungen erfährt. Aus betrieblicher Sicht:
- Vermeiden Sie Lagerbereiche in der Nähe von Außentüren, Laderampen, Heizungen, Kesseln oder Dampfleitungen.
- Verwenden Sie bei hoher Luftfeuchtigkeit Luftentfeuchter oder klimatisierte Lagerräume.
- Erlauben Sie keine dauerhaften Bedingungen über 70 % relativer Luftfeuchtigkeit , insbesondere bei Langzeitbeständen.
Epoxidlaminate können sich unter starkem ultraviolettem Licht allmählich verfärben oder altern . Auch wenn sich dies nicht immer auf die strukturelle Leistung auswirkt, kann es bei sichtbaren Teilen oder Langzeitinstallationen unerwünscht sein.
Zu den Best Practices gehören:
- Vermeiden Sie direkte Sonneneinstrahlung auf gelagerte Blätter.
- Verwendung undurchsichtiger Kartons, Kisten oder Folien in gut beleuchteten Lagerhallen.
- Positionieren Sie die Regale so, dass große Fenster und Oberlichter nicht direkt auf freiliegende Laminatoberflächen strahlen.
Bei großformatigen oder dünneren FR4-Epoxidlaminatplatten ist die flache Lagerung oft die sicherste Lösung.
Kernpunkte:
- Legen Sie die Platten auf eine feste, ebene und durchgehende Unterlage.
- Verwenden Sie sauberes Kraftpapier, Polyethylenfolie oder nicht scheuernde Abstandshalter zwischen den Blättern, um Kratzer zu vermeiden.
- Begrenzen Sie die Gesamtstapelhöhe, um langfristiges Zusammendrücken oder Kriechen zu vermeiden , insbesondere bei dünneren Stärken.
Eine flache Lagerung ist besonders wichtig, wenn mit dünnen Laminaten von etwa 1,6 mm oder weniger gearbeitet wird und wenn für die spätere Bearbeitung enge Ebenheitstoleranzen erforderlich sind.
Bei dickeren Blechen oder kleineren Platten kann , die vertikale Lagerung Platz sparen und gleichzeitig das Material schonen – vorausgesetzt, die Halterung ist gut konzipiert.
Zur guten Praxis gehört:
- Verwendung spezieller vertikaler Gestelle , die die unterstützen , nicht nur einige wenige Punkte. gesamte Kante jedes Blattes
- Halten Sie den Schräglagenwinkel moderat, damit die Belastung gleichmäßig verteilt wird.
- Vermeiden Sie Situationen, in denen Bleche verrutschen, durchhängen oder auf harte Oberflächen treffen können. beim Be- und Entladen
In vielen professionellen Lagerhäusern wird ein gemischter Ansatz verwendet: Große oder dünne FR4-Platten werden flach gelagert, während dickere oder auf Maß zugeschnittene Platten in technischen vertikalen Regalen aufbewahrt werden.
Selbst wenn die Umgebungsbedingungen korrekt sind, können mechanische Schäden während der Lagerung und Handhabung später zu Fehlern bei der Bearbeitung oder Montage führen.
Um dieses Risiko zu minimieren:
- Bewahren Sie die Platten in Originalkisten, Paletten oder Kartons auf. so lange wie möglich
- Verwenden Sie bei großen Paneelen Eckenschutz , insbesondere wenn diese häufig bewegt werden.
- Stellen Sie keine schweren Werkzeuge, Paletten, Metallteile oder andere Materialien auf FR4-Stapel.
- Markieren Sie die Gänge deutlich, um Gabelstapler und Hubwagen in sicherem Abstand von den Blechkanten zu halten.
Bei Präzisionsanwendungen können kleine Kantenspäne oder Mikrorisse während der Bearbeitung zu Spannungskonzentrationen führen. Daher ist es wichtig, diese Art von Schäden bereits bei der Lagerung zu verhindern.
Für die kurzfristige Lagerung (mehrere Wochen bis einige Monate) in einer gut kontrollierten Innenumgebung ist in der Regel eine Standardverpackung ausreichend:
- Bewahren Sie FR4-Platten in den werkseitig hergestellten Polyethylenbeuteln, Schrumpffolien oder Kartons auf.
- Papier oder Folie einlegen. Zwischen den einzelnen Blättern oder kleinen Bündeln
Das Hauptziel besteht darin, Staub, Öle und anfallende Feuchtigkeit fernzuhalten und gleichzeitig einen einfachen Zugang für die Produktion zu ermöglichen.
Bei Langzeitlagerung oder Umgebungen mit höherer Luftfeuchtigkeit und Temperaturschwankungen können zusätzliche Maßnahmen die Stabilität deutlich verbessern:
- Verpacken Sie Blätter oder Bündel in feuchtigkeitsdichten Beuteln oder einer robusten Polyethylenfolie.
- Legen Sie Trockenmittelbeutel mit geeignetem Fassungsvermögen in jede versiegelte Verpackung.
- Verwenden Sie bei Bedarf Feuchtigkeitsanzeigekarten , insbesondere für empfindlichere nachgelagerte Prozesse.
Diese Ansätze ähneln den Methoden, die in professionellen Lagerräumen für Leiterplatten angewendet werden, und verlängern nachweislich die stabile Lebensdauer von Laminatmaterialien.
Eine einfache Inspektionsroutine trägt dazu bei, den Schutz über den gesamten Lagerzeitraum aufrechtzuerhalten:
- Überprüfen Sie alle paar Monate, ob die Außenbeutel intakt sind und keine Risse oder offensichtliche Undichtigkeiten aufweisen.
- Ersetzen Sie die Trockenmittelpackungen , wenn sie Anzeichen einer Sättigung zeigen oder wenn die Packungen wiederholt geöffnet wurden.
- Verschließen Sie angebrochene Verpackungen Klebeband oder Heißsiegelgeräten . nach Möglichkeit wieder mit
Indem die Verpackung als dynamisches Schutzsystem und nicht als Einwegverpackung behandelt wird, wird die Lagerleistung vorhersehbarer.
Durch die Handhabung verursachte Oberflächenverunreinigungen sind eine häufige Ursache für nachgelagerte Probleme. Um dies zu vermeiden:
- Tragen Sie beim Berühren von FR4-Plattenoberflächen saubere Handschuhe , insbesondere wenn es sich bei der Endanwendung um Hochspannung oder Kleben handelt.
- Halten Sie die Bleche von fern Schneidflüssigkeiten, Metallstaub, Schweißrauch und ätzenden Chemikalien .
- Verwenden Sie spezielle Gestelle oder Wagen für FR4, anstatt die Platten direkt auf Allzweck-Arbeitsflächen zu platzieren.
Wenn eine Kontamination auftritt, reinigen viele Benutzer FR4-Oberflächen mit geeigneten Lösungsmitteln (z. B. Isopropylalkohol) und befolgen dabei die örtlichen Sicherheitsvorschriften und internen Reinigungsverfahren.
Ein entscheidender, aber oft übersehener Schritt besteht darin, FR4-Platten sich an das Werkstattklima zu gewöhnen : vor der Präzisionsbearbeitung zu gestatten,
- Benötigte Bleche aus dem Langzeitlager in den Bearbeitungsbereich bringen etwa 24 Stunden vor der Bearbeitung .
- Wenn die Laken aus einem deutlich kühleren oder trockeneren Raum stammen, bewahren Sie sie in den ersten Stunden verpackt auf , um das Risiko einer Oberflächenkondensation zu verringern.
- Vermeiden Sie eine Bearbeitung unmittelbar nach großen Temperaturänderungen, da dann eine Maßabweichung am wahrscheinlichsten ist.
Die Akklimatisierung trägt dazu bei, dass die in der Werkstatt gemessenen Maße stabil sind und enge Toleranzen konstant eingehalten werden können.
Viele industrielle Anwender arbeiten nicht nur mit FR4, sondern auch mit G10- und G11-Epoxid-Glasfaserlaminaten . Obwohl die Speicherprinzipien ähnlich sind, hilft eine klare Übersicht bei der Standardisierung der Verfahren.
| Materialtyp | Typische Eigenschaften im Einsatz | Lagerungsschwerpunkte |
|---|---|---|
| FR4-Epoxidlaminatplatte | Flammhemmendes Glasepoxidlaminat, gute mechanische und elektrische Festigkeit | Kontrollierte Temperatur und Luftfeuchtigkeit, Ebenheit, Vermeidung von Feuchtigkeit und Verunreinigungen |
| G10-Laminat | Nicht flammhemmendes Glasepoxidharz, ähnliches mechanisches Profil | Gleiche Umgebung wie FR4; Vor hoher Luftfeuchtigkeit und Temperaturschwankungen schützen |
| G11-Laminat | Hochtemperatur-Glasepoxidharz mit höherem Glasübergang | Gleiche Umweltkontrolle; Achten Sie bei Temperaturschwankungen auf die Ebenheit |
In der Praxis kann ein gut gestalteter Lagerraum alle drei Materialien mit einem einheitlichen Satz von Verfahren unterstützen . Kennzeichnung und Rückverfolgbarkeit werden dann zu den wichtigsten Instrumenten zur Unterscheidung von Sorten und Chargen.
legen Lieferanten von FR4 und verwandten Laminaten häufig eine formelle Lagerzeit fest (z. B. 12 Monate). Zu Gewährleistungs- und Rückverfolgbarkeitszwecken In einer stabilen, kontrollierten Umgebung:
- Struktur- und Dämmeigenschaften bleiben in der Regel weit über diesen Zeitraum hinaus nutzbar , insbesondere bei unkritischen Anwendungen.
- Für hochzuverlässige oder hochfrequente Systeme bevorzugen Ingenieure oft frischere Materialien, kombiniert mit strengeren Handhabungs- und Testverfahren.
Der Schlüssel besteht darin, festgelegte Lagerzeiträume als Planungsinstrument und nicht als Ablaufdatum zu betrachten und Aufzeichnungen über die Lagerbedingungen im Laufe der Zeit zu führen.
Für Teams, die ihren internen Standard formalisieren oder verbessern möchten, ist das folgende schrittweise Verfahren ein praktischer Ausgangspunkt.
- Wählen Sie einen Innenraum, der ganz oder teilweise der Lagerung von Laminat gewidmet ist.
- Stellen Sie sicher, dass Temperatur und Luftfeuchtigkeit überwacht und gesteuert werden können.
- Halten Sie den Bereich sauber, trocken und frei von chemischen Dämpfen.
- Stellen Sie flache, stabile Regale für große oder dünne Bleche bereit.
- Installieren Sie vertikale Regale mit vollständiger Kantenunterstützung für dickere Platten.
- Fügen Sie nicht scheuernde Abstandshalter zwischen den Blättern hinzu, um Kratzer zu vermeiden.
- Legen Sie akzeptable Temperatur- und Luftfeuchtigkeitssollwerte fest und veröffentlichen Sie diese sichtbar.
- Platzieren Sie Thermometer und Hygrometer an repräsentativen Stellen.
- Fügen Sie bei Bedarf Luftentfeuchter oder Klimageräte hinzu.
- Bewahren Sie die Materialien in der Originalverpackung auf. so lange wie möglich
- Verwenden Sie für die Langzeitlagerung versiegelte Beutel mit Trockenmittel und durchsichtigen Etiketten, auf denen Qualität, Dicke, Charge und Ankunftsdatum angegeben sind.
- Implementieren Sie First-In-First-Out- Routinen (FIFO) mithilfe von Software oder einfachen Kartensystemen.
- Überprüfen Sie gelagerte FR4-Platten regelmäßig auf Anzeichen von Verformung, Verfärbung oder sichtbaren Oberflächenfehlern.
- Überprüfen Sie die Unversehrtheit der Verpackung und den Zustand des Trockenmittels.
- Erfassen Sie Feststellungen und Korrekturmaßnahmen in einem einfachen Protokoll.
- Bewegen Sie Materialien vom Lager in die Bearbeitungsbereiche, im Voraus um sie zu akklimatisieren.
- Verbieten Sie die Bearbeitung von Blechen, die vom Transport oder der Lagerung noch kalt sind.
- Schulen Sie die Bediener darin, vor dem Schneiden zu erkennen, ob Bleche verdächtige Verformungen oder Verunreinigungen aufweisen .
Bei praktischen Audits von Nutzereinrichtungen treten regelmäßig mehrere Probleme auf:
- Behandlung von FR4 als generisches Plattenmaterial mit geringem Wert und nicht als Präzisionslaminat
- Lehnen Sie große Laken ohne vollständige Unterstützung an die Wand, was mit der Zeit zu einer dauerhaften Biegung führt
- Lagerung von Laminat in der Nähe offener Laderampen , wo Temperatur und Luftfeuchtigkeit stark schwanken
- Öffnen Sie die versiegelte Verpackung lange vor dem Gebrauch und setzen Sie das Material über einen längeren Zeitraum Staub und Feuchtigkeit aus
- Fehlende eindeutige Kennzeichnung , was die Anwendung von FIFO oder die Nachverfolgung bestimmter Chargen erschwert
Jedes dieser Probleme kann durch einfache Änderungen behoben werden: bessere Regale, Verlagerung des Lagerbestands in einen stabileren Raum, grundlegende Überwachungsausrüstung und einfache Etikettierungsregeln.
FR4-Epoxidlaminatplatten sind so konstruiert, dass sie zuverlässige mechanische Festigkeit und elektrische Isolierung bieten. in anspruchsvollen Anwendungen Um diese Eigenschaften von der Fabrik bis zum Endprodukt zu bewahren, ist es wichtig:
- Halten Sie eine kontrollierte Temperatur und Luftfeuchtigkeit aufrecht in einem Innenlagerbereich
- Verwenden Sie geeignete flache oder vertikale Stützen, um Ebenheit und Kanten zu schützen
- Tragen Sie eine schützende Verpackung und Feuchtigkeitskontrolle auf , insbesondere bei langfristiger Lagerung
- Befolgen Sie ein klares, dokumentiertes Verfahren zum Empfangen, Lagern, Prüfen und Vorbereiten von Blechen vor der Bearbeitung
Durch die Aufwertung der Lagerung von einer informellen Praxis zu einem standardisierten internen Prozess können Hersteller, Bearbeitungsbetriebe und Anlagenbauer den Ausschuss reduzieren, die Produktqualität stabilisieren und die Nutzungsdauer ihres FR4-Bestands verlängern.
