A G10-Epoxidharz-Laminatplatten sind ein starres Verbundmaterial aus gewebtem Glasfasergewebe und Epoxidharz. Es wird häufig in elektrischen, mechanischen und industriellen Anwendungen eingesetzt, da es eine starke Isolationsleistung mit hoher mechanischer Festigkeit, geringer Feuchtigkeitsaufnahme und zuverlässiger Bearbeitbarkeit kombiniert.

Der Begriff „Epoxidharz-Laminatplatte“ umfasst jedoch ein breiteres Produktspektrum. G10 ist eine spezielle Sorte innerhalb dieser Materialfamilie. Das Verständnis des Unterschieds hilft Ingenieuren, Einkäufern und Geräteherstellern bei der Auswahl eines Materials, das der erforderlichen Temperaturbeständigkeit, Flammenleistung, elektrischen Eigenschaften und Bearbeitungsanforderungen entspricht.

Was ist eine G10-Epoxidharz-Laminatplatte?

G10 ist ein glasfaserverstärktes Epoxidlaminat. Hersteller stellen es her, indem sie gewebtes Glasfasergewebe mit Epoxidharz imprägnieren, mehrere Schichten stapeln und diese unter kontrollierter Hitze und Druck aushärten.

Das Glasfasergewebe sorgt für strukturelle Verstärkung. Das Epoxidharz verbindet die Schichten miteinander und erzeugt ein dichtes, hartes, elektrisch isolierendes Material.

Die fertige G10-Platte ist in der Regel steif, glatt und formstabil. Es kann in ganzen Platten geliefert oder zu kundenspezifischen elektrischen Isolierteilen, Unterlegscheiben, Abstandshaltern, Anschlussplatten, Trägerplatten und industriellen Präzisionskomponenten verarbeitet werden.

Wie G10-Epoxidplatten hergestellt werden

Der Produktionsprozess hat einen direkten Einfluss auf die Plattenkonsistenz, die mechanische Festigkeit und die Zuverlässigkeit der Isolierung.

Ein typischer Herstellungsprozess umfasst:

1. Auswahl eines gewebten Glasfasergewebes in Elektroqualität.

2. Vorbereiten einer Epoxidharzformulierung für die Imprägnierung.

3. Tränken des Glasfasergewebes mit Epoxidharz.

4. Trocknen der imprägnierten Schichten, um Prepreg-Material zu erzeugen.

5. Stapeln der Schichten, um die erforderliche Dicke zu erreichen.

6. Heißpressen unter kontrollierter Hitze und Druck.

7. Nachhärten der laminierten Platte.

8. Schneiden, Prüfen und Bearbeiten des fertigen Materials, falls erforderlich.

Da es sich bei G10 um ein duroplastisches Laminat handelt, wird es während der Produktion dauerhaft ausgehärtet. Es kann nicht wie viele Thermoplaste durch erneutes Erhitzen erweicht und umgeformt werden.

Diese Struktur verleiht G10 eine hervorragende Steifigkeit und Dimensionsstabilität in anspruchsvollen Industrieumgebungen.

Haupteigenschaften von G10-Laminatplatten

G10 wird oft gewählt, wenn ein Material sowohl elektrische Isolierung als auch strukturelle Unterstützung bieten muss.

Zu seinen typischen Vorteilen gehören:

- Hohe Spannungsfestigkeit.

- Gute elektrische Isolationsleistung.

- Hohe Biege- und Druckfestigkeit.

- Starke Verformungsbeständigkeit unter Belastung.

- Geringe Wasseraufnahme.

- Gute Beständigkeit gegen Öle und viele Chemikalien.

- Stabile Abmessungen bei Bearbeitung und Montage.

- Gute Verschleißfestigkeit.

- Zuverlässige CNC-Bearbeitungsleistung.

G10 ist besonders nützlich, wenn eine Komponente elektrischen Strom isolieren und gleichzeitig einer mechanischen Belastung standhalten muss.

Beispielsweise muss eine Trägerplatte für eine Schaltanlage unter Spannung stehende Sammelschienen trennen, dem Schraubendruck standhalten, Vibrationen standhalten und die Isolationsleistung über einen längeren Zeitraum aufrechterhalten. Bei dieser Art von Anwendung kann G10 eine ausgewogene Lösung bieten.

G10-Epoxid-Laminatplattenstruktur

G10 vs. Epoxidharz-Laminatplatte

Der Ausdruck „Epoxidharz-Laminatplatte“ ist eine umfassende Materialbeschreibung. Es kann mehrere Qualitäten mit unterschiedlichen Harzsystemen, Verstärkungsmaterialien, flammhemmenden Eigenschaften und Betriebstemperatureigenschaften umfassen.

G10 ist ein definierter Typ von Epoxidharz-Laminatplatten. Normalerweise werden Glasgewebe als Verstärkung und Epoxidharz als Bindemittel verwendet.

Mit anderen Worten: Jede G10-Platte ist eine Epoxidharz-Laminatplatte, aber nicht jede Epoxidharz-Laminatplatte ist G10.

Merkmal:	G10-Epoxidharz-Laminatplatte.	Allgemeine Epoxidharz-Laminatplatte
Materialkategorie	Eine spezielle Glas-Epoxid-Laminatsorte	Eine breite Familie laminierter Materialien auf Epoxidbasis
Verstärkung	Normalerweise gewebtes Glasfasergewebe	Glasgewebe, Glasmatte, Papier, Baumwollgewebe oder andere Verstärkungen
Mechanische Leistung	Hohe Steifigkeit und Festigkeit	Hängt vom Harzsystem und der Verstärkungsart ab
Elektrische Isolierung	Exzellent	Variiert je nach Materialqualität
Flammenleistung	Oft nicht flammhemmend	Kann flammhemmend oder nicht flammhemmend sein
Temperaturfähigkeit	Geeignet für viele industrielle Anwendungen im mittleren Temperaturbereich	Kann von Standardgüten bis hin zu Hochtemperaturgüten reichen
Häufige Anwendungen	Elektrische Isolatoren, Vorrichtungen, Abstandshalter, Strukturbauteile	Hängt vom genauen Laminattyp und den Leistungsanforderungen ab

Warum materielle Terminologie wichtig ist

Die Verwendung eines allgemeinen Namens wie „Epoxidfolie“ kann beim Kauf und bei der Produktion zu Verwirrung führen.

Zwei Platten sehen möglicherweise in Dicke, Farbe oder Oberflächenbeschaffenheit ähnlich aus, verhalten sich jedoch in einer realen Betriebsumgebung unterschiedlich. Unterschiede können in der Flammwidrigkeit, der Durchschlagsfestigkeit, der Hitzebeständigkeit, der Feuchtigkeitsaufnahme, dem Harzgehalt, der Dickentoleranz und dem Bearbeitungsverhalten auftreten.

Aus diesem Grund sollte eine technische Kaufanfrage mehr als nur die Materialfarbe und -stärke beschreiben.

Eine vollständigere Spezifikation könnte Folgendes umfassen:

- Erforderliche Note, z. B. G10, FR4 oder G11.

- Blechdicke und Toleranz.

- Rohblechabmessungen.

- Erforderliche Flammenleistung.

- Maximale Dauerbetriebstemperatur.

- Betriebsspannungs- oder Isolationsanforderungen.

- Mechanische Belastungsbedingungen.

- Zeichnungen bearbeiteter Teile.

- Erforderliche Inspektions- oder Compliance-Dokumente.

Klare Vorgaben verringern das Risiko, ein optisch ähnliches, aber technisch ungeeignetes Material zu erhalten.

G10 vs. FR4 vs. G11

G10, FR4 und G11 werden oft zusammengefasst, da es sich um glasfaserverstärkte Epoxidlaminate handelt. Sie sind jedoch auf unterschiedliche Prioritäten ausgelegt.

Material	Hauptstärke	Typische Einschränkung	Geeignete Anwendungen
G10	Starke mechanische Leistung, elektrische Isolierung und Bearbeitbarkeit	Erfüllt möglicherweise nicht die Flammschutzanforderungen	Isolatoren, Vorrichtungen, Strukturstützen, Abstandshalter
FR4	Flammhemmende Leistung und elektrische Isolierung	Die genaue Leistung hängt von der jeweiligen Formulierung ab	Schalttafeln, PCB-bezogene Komponenten, flammempfindliche Geräte
G11	Bessere Beibehaltung der Eigenschaften bei erhöhten Temperaturen	Höhere Materialkosten in vielen Anwendungen	Motoren, Transformatoren, Hochtemperatur-Isolierkomponenten
Kundenspezifisches Epoxidglaslaminat	Kann an bestimmte Zeichnungen und Arbeitsbedingungen angepasst werden	Erfordert vollständige technische Kommunikation	OEM-Elektrosysteme, kundenspezifische Industriekomponenten

G10 vs. FR4

G10 und FR4 haben ähnliche Grundstrukturen, da beide üblicherweise Glasfasergewebe und Epoxidharz verwenden. Ihr wichtigster Unterschied ist die Flammenleistung.

G10 wird im Allgemeinen verwendet, wenn mechanische Festigkeit, Isolationseigenschaften, Feuchtigkeitsbeständigkeit und Bearbeitungsleistung die Hauptanforderungen sind.

FR4 ist besser geeignet, wenn das Endprodukt ein flammhemmendes Material erfordert. Dies kann für elektrische Gehäuse, Steuerungssysteme, PCB-bezogene Komponenten und Geräte wichtig sein, die die Sicherheitsanforderungen der Kunden erfüllen müssen.

Die Materialfarbe sollte nicht zur Identifizierung der Qualität verwendet werden. Grüne Platten werden oft mit FR4 oder G10 in Verbindung gebracht, aber die Farbe allein ist kein Beweis für die Flammwidrigkeit, den Harztyp oder den Zertifizierungsstatus.

Bevor Sie eines der Materialien auswählen, bestätigen Sie die erforderliche Flammschutzklasse und fordern Sie unterstützende Materialdokumente an.

G10 gegen G11

G11 wird im Allgemeinen für Anwendungen ausgewählt, die über längere Zeiträume bei höheren Temperaturen betrieben werden.

G10 funktioniert unter vielen Standard-Industriebedingungen gut. Es eignet sich für elektrische Isolierteile, strukturelle Abstandshalter, Prüfvorrichtungen, Schaltanlagenhalterungen, mechanische Vorrichtungen und kundenspezifisch bearbeitete Komponenten, die keiner ständigen extremen Hitze ausgesetzt sind.

G11 wird normalerweise bevorzugt, wenn eine Komponente ihre mechanischen und elektrischen Eigenschaften unter erhöhten Temperaturbedingungen beibehalten muss.

Zu den gängigen G11-Anwendungen gehören:

- Hochtemperatur-Motorisolierung.

- Transformatorkomponenten.

- Halterungen für thermische Geräte.

- Elektrische Barrieren in der Nähe von Wärmequellen.

- Komponenten, die langfristigen Wärmewechseln ausgesetzt sind.

Die richtige Wahl hängt von der tatsächlichen Serviceumgebung ab. Eine kurzzeitige Hitzeeinwirkung ist nicht gleichbedeutend mit einem Dauerbetrieb nahe der maximalen Temperaturgrenze.

G10 FR4 G11 Materialvergleich

Wo werden G10-Epoxidplatten verwendet?

G10 wird in vielen Branchen eingesetzt, da es sowohl als Isolator als auch als struktureller Verbundwerkstoff fungiert.

Elektrische und elektronische Anwendungen

G10 kann für elektrisch isolierende Teile verwendet werden, die Festigkeit und Maßhaltigkeit erfordern.

Häufige Beispiele sind:

- Sammelschienenträger.

- Klemmbretter.

- Elektrische Barrieren.

- Isolierplatten für Schaltanlagen.

- Transformator-Abstandshalter.

- Komponenten des Leistungsschalters.

- Hochspannungsisolationsstützen.

- Isolierscheiben und -hülsen.

Bei diesen Anwendungen trägt G10 dazu bei, unbeabsichtigten elektrischen Kontakt zu verhindern und gleichzeitig eine stabile Montagefläche zu bieten.

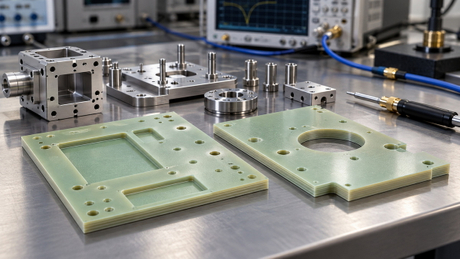

Mechanische und industrielle Ausrüstung

Aufgrund seiner Steifigkeit, Verschleißfestigkeit und Bearbeitbarkeit eignet sich G10 auch gut für Maschinen und Industrieanlagen.

Typische Anwendungen sind:

- CNC-gefräste Vorrichtungen.

- Bohrschablonen.

- Positionierungsvorrichtungen.

- Verschleißstreifen.

- Präzisionsabstandshalter.

- Strukturelle Stützplatten.

- Formisolierungskomponenten.

- Führungsblöcke.

- Nichtmetallische Maschinenteile.

Seine Fähigkeit, Feuchtigkeit und vielen Industriechemikalien zu widerstehen, macht es nützlich in Umgebungen, in denen unbehandeltes Holz, Papierlaminate oder minderwertige Kunststoffe möglicherweise weniger zuverlässig sind.

Formen- und Werkzeuganwendungen

Im Formenbau können Isoliermaterialien dazu beitragen, die Wärmeübertragung zwischen Formkomponenten und Maschinen zu reduzieren.

G10-Platten können zu Wärmedämmplatten, Strukturpolstern und kundenspezifischen Stützkomponenten verarbeitet werden. Diese Teile können dazu beitragen, Maschinenplatten zu schützen, die Wärmekontrolle zu verbessern und stabile Produktionsbedingungen zu unterstützen.

Das Material sollte auf der Grundlage von Formtemperatur, Druck, Dickenanforderung, Ebenheitstoleranz und langfristiger Druckbelastung ausgewählt werden.

So wählen Sie das richtige G10-Blatt aus

Die Auswahl einer G10-Epoxidharz-Laminatplatte sollte mit der tatsächlichen Anwendungsumgebung beginnen.

Eine kostengünstige Platte bietet möglicherweise nicht die gleiche Langzeitleistung wie ein kontrolliertes Laminat in Industriequalität. Käufer sollten Betriebstemperatur, Spannung, Luftfeuchtigkeit, chemische Belastung, mechanische Belastungen, Bearbeitungsanforderungen und Dokumentationsanforderungen prüfen, bevor sie eine endgültige Materialauswahl treffen.

Überprüfen Sie die Betriebstemperatur

Die Temperatur ist einer der wichtigsten Faktoren bei der Materialauswahl.

Stellen Sie folgende Fragen:

- Was ist die normale Betriebstemperatur?

- Was ist die höchste kurzfristige Temperatur?

- Wird das Teil einer ständigen Hitzeeinwirkung ausgesetzt sein?

- Wird die Baugruppe wiederholten Heiz- und Kühlzyklen ausgesetzt sein?

- Muss das Bauteil beim Erhitzen mechanisch belastet werden?

Wenn die Anwendung nahe der Temperaturgrenze eines Standard-G10-Materials arbeitet, ist G11 oder ein anderes Hochtemperaturlaminat möglicherweise die bessere Option.

Bestätigen Sie die Flame-Anforderungen

Die Flammenleistung sollte vor der Bestellung des Materials bestätigt werden.

Wenn das Endprodukt eine Flammhemmung erfordert, ist G10 möglicherweise nicht die richtige Standardwahl. FR4 oder eine andere speziell qualifizierte Flammschutzklasse sollte in Betracht gezogen werden.

Dies ist besonders wichtig für Produkte, die in Schaltschränken, Transportgeräten, Stromversorgungssystemen, elektronischen Baugruppen und kundenregulierten Industrieprojekten verwendet werden.

Bewerten Sie die elektrischen Bedingungen

Die elektrische Isolationsleistung hängt nicht nur von der Durchschlagsfestigkeit des Materials ab.

Ein zuverlässiges Design sollte außerdem Folgendes berücksichtigen:

- Arbeitsspannung.

- Häufigkeit.

- Kriechstrecke.

- Freiraum.

- Luftfeuchtigkeit.

- Oberflächenverschmutzung.

- Staub- oder Chemikalieneinwirkung.

- Scharfkantiges Design.

- Montagedruck.

Ein Material mit guten Laboreigenschaften kann immer noch eine unzureichende Leistung erbringen, wenn die fertige Komponente eine schlechte Geometrie, unzureichende Abstände aufweist oder leitfähigen Verunreinigungen ausgesetzt ist.

Überprüfen Sie die mechanische Belastung

G10 hat starke mechanische Eigenschaften, aber das Teiledesign bleibt wichtig.

Berücksichtigen Sie bei einer verschraubten Platte, einer Stützhalterung, einer Vorrichtung oder einem Abstandshalter Folgendes:

- Druckbelastung.

- Biegebelastung.

- Schraubendrehmoment.

- Lochplatzierung.

- Randabstand.

- Vibration.

- Wiederholter Aufprall.

- Wärmeausdehnung.

- Langfristiges Kriechen.

Scharfe Innenecken und Löcher, die zu nah an der Blechkante platziert sind, können zu Spannungskonzentrationen führen. Die richtige Konstruktion und Bearbeitung trägt zur Verbesserung der Teilezuverlässigkeit bei.

Planen Sie die Bearbeitungsanforderungen frühzeitig

G10 kann zu komplexen Teilen CNC-bearbeitet werden. Es kann gebohrt, gefräst, geschnitten, geschlitzt, angefast und zu individuellen Profilen geformt werden.

Da Glasfaser abrasiv ist, sind bei der Bearbeitung geeignete Schneidwerkzeuge und Staubabsaugsysteme erforderlich.

Für individuell gefertigte G10-Komponenten stellen Sie dem Hersteller Folgendes zur Verfügung:

1. Eine PDF-Zeichnung mit Maßen und Toleranzen.

2. Eine 2D- oder 3D-CAD-Datei, sofern verfügbar.

3. Erforderliche Materialqualität und -stärke.

4. Menge pro Teilenummer.

5. Erwartungen an die Oberflächenbeschaffenheit.

6. Loch-, Schlitz-, Gewinde-, Senkungs- und Fasendetails.

7. Erforderliche Inspektionsstandards.

Klare Zeichnungen erleichtern die Kontrolle der Herstellungskosten, der Durchlaufzeit und der Genauigkeit der fertigen Teile.

G10-Anwendungen für elektrische Isolierung

Praktische Überlegungen zur Qualitätskontrolle

Eine zuverlässige G10-Platte sollte als technisches Material und nicht als generisches Plattenprodukt bewertet werden.

Die Materialqualität kann durch das Glasfasergewebe, den Harzgehalt, den Aushärtungsprozess, die Hohlraumkontrolle, die Blechdicke, die Ebenheit, den Oberflächenzustand und das Feuchtigkeitsmanagement beeinflusst werden.

Typische Kontrollen vor der Produktion

Bei kundenspezifischen Isolationskomponenten können nützliche Qualitätsprüfungen Folgendes umfassen:

- Überprüfung der Materialqualität.

- Prüfung der Blechdicke.

- Ebenheitsprüfung.

- Visuelle Oberflächeninspektion.

- Maßkontrolle nach der Bearbeitung.

- Überprüfung der Lochposition.

- Grat- und Kantenzustandsprüfung.

- Überprüfung des Verpackungsschutzes.

- Chargenidentifizierung und Rückverfolgbarkeit.

Für kritische Anwendungen benötigen Käufer möglicherweise auch Berichte über physische Eigenschaften, Informationen zu elektrischen Tests oder Compliance-Dokumentationen.

Typischer Wert vs. garantierter Wert

Ein Materialdatenblatt kann typische Leistungswerte anzeigen. Diese Werte sind für den anfänglichen Entwurf nützlich, stimmen jedoch möglicherweise nicht mit den garantierten Produktionsgrenzen überein.

Bevor Sie ein Material für ein anspruchsvolles Projekt genehmigen, klären Sie Folgendes:

- Ob ein aufgeführter Wert typisch oder garantiert ist.

- Welche Testmethode wurde verwendet?

- Ob die Probe trocken, feucht oder konditioniert war.

- Ob der Test auf die gewünschte Dicke anwendbar ist.

- Ob eine Prüfung auf Losebene möglich ist.

- Ob für die endgültige Anwendung zusätzliche Tests erforderlich sind.

Dieser Prozess trägt dazu bei, zu verhindern, dass Leistungsannahmen zu Produktionsproblemen werden.

Eine Materialwahl, die langfristige Zuverlässigkeit unterstützt

G10-Epoxidharz-Laminatplatten bleiben eine praktische Wahl für industrielle Anwendungen, die elektrische Isolierung, mechanische Festigkeit, geringe Feuchtigkeitsaufnahme und präzise Bearbeitungsleistung erfordern.

Es ist besonders effektiv für Schaltanlagenteile, Transformatorisolierungen, CNC-Vorrichtungen, Maschinenkomponenten, Formisolierplatten, elektrische Barrieren und kundenspezifische Strukturisolatoren.

Die beste Materialentscheidung ergibt sich aus der Abstimmung der Sorte auf die Arbeitsumgebung. G10 kann für viele mittlere Temperaturen und mechanisch anspruchsvolle Anwendungen geeignet sein. FR4 ist möglicherweise besser geeignet, wenn die Flammenleistung entscheidend ist. G11 kann die stärkere Option sein, wenn eine langfristige Leistung bei erhöhten Temperaturen erforderlich ist.

Guangdong Weishi New Materials Co., Ltd. liefert G10-, FR4-, G11-, Epoxid-Glasfaserplatten und maßgeschneiderte Isolierkomponenten für Industriekunden weltweit. Teilen Sie Ihre Zeichnung, Materialanforderungen, Dicke, Betriebsbedingungen und Mengenanforderungen mit, um eine geeignete Isoliermateriallösung für Ihr Projekt zu finden.

Maßgeschneiderte G10-Komponenten

Häufig gestellte Fragen

Ist G10 dasselbe wie FR4?

Nein. Bei beiden handelt es sich um glasfaserverstärkte Epoxidharzlaminate, FR4 wird jedoch typischerweise dann gewählt, wenn flammhemmende Eigenschaften erforderlich sind. G10 wird oft aufgrund seines ausgewogenen Verhältnisses von Isolierung, mechanischer Festigkeit, Feuchtigkeitsbeständigkeit und Bearbeitbarkeit ausgewählt.

Ist G10 ein guter elektrischer Isolator?

Ja. G10 wird häufig in elektrischen Isolationsanwendungen verwendet, da es eine hohe Durchschlagsfestigkeit und eine starke mechanische Leistung aufweist. Es wird häufig für Sammelschienenträger, Schaltanlagenplatten, Isolierbarrieren, Klemmbretter und Transformatorkomponenten verwendet.

Kann G10 CNC-bearbeitet werden?

Ja. G10 kann geschnitten, gebohrt, gefräst, geschlitzt und zu kundenspezifischen Komponenten geformt werden. Da das Material Glasfaser enthält, empfehlen sich hartmetall- oder diamantbeschichtete Werkzeuge und eine effektive Staubabsaugung.

Was ist der Unterschied zwischen G10 und G11?

G11 sorgt im Allgemeinen für eine stärkere Beibehaltung der Eigenschaften bei höheren Temperaturen. G10 eignet sich für viele standardmäßige Industrieanwendungen, während G11 häufig für die langfristige elektrische Hochtemperaturisolierung und mechanische Unterstützung ausgewählt wird.

Ist G10 wasserdicht?

G10 hat eine geringe Wasseraufnahme und eine gute Feuchtigkeitsbeständigkeit. Die Leistung des fertigen Teils hängt jedoch von der Anwendungsumgebung, den Bearbeitungsdetails, der chemischen Belastung, dem Baugruppendesign und den langfristigen Betriebsbedingungen ab.

Welche Informationen werden für ein G10-Angebot benötigt?

Geben Sie die erforderliche Sorte, Dicke, Blechgröße oder Teilezeichnung, Menge, Toleranzen, Bearbeitungsdetails, Betriebstemperatur, elektrische Bedingungen, Flammenanforderungen und Dokumentationsanforderungen an.
