Como fabricante de FR4 de alto rendimiento y laminados de vidrio epoxi relacionados, vemos todos los días cómo el almacenamiento adecuado afecta directamente la maquinabilidad, la estabilidad dimensional y el rendimiento a largo plazo. Las láminas laminadas epoxi FR4 necesitan un ambiente limpio, seco, con temperatura y humedad controladas, con un correcto apilamiento, embalaje y manipulación para mantener sus propiedades mecánicas y eléctricas en el tiempo.
Esta guía combina la experiencia práctica en el taller con prácticas industriales ampliamente adoptadas para que los ingenieros, compradores y equipos de almacén puedan gestionar el stock de FR4 con confianza y coherencia.
Las láminas laminadas de epoxi FR4 son laminados termoestables de epoxi reforzados con fibra de vidrio que se utilizan en placas de circuito impreso, componentes de aislamiento eléctrico, piezas mecánicas y accesorios industriales. El material combina:
- Alta resistencia mecánica y rigidez.
- Excelente aislamiento eléctrico
- Buena estabilidad dimensional en un amplio rango de temperaturas.
- Absorción de agua relativamente baja en comparación con muchos otros materiales aislantes.
En proyectos reales, estas ventajas sólo se traducen en un rendimiento estable cuando el material se almacena y manipula correctamente . Los entornos no controlados o el apilamiento inadecuado pueden introducir defectos antes de que se realice cualquier mecanizado o montaje.
Tanto desde el punto de vista del usuario como del fabricante, los mayores riesgos durante el almacenamiento no son fallos dramáticos, sino una degradación gradual que sólo se hace visible más tarde:
- Deformación, curvatura y torsión causadas por soporte desigual, presión de apilamiento o ciclos térmicos
- Daños en bordes y esquinas por impacto o diseño deficiente de las estanterías
- Contaminación de la superficie por aceites, polvo y partículas metálicas, que posteriormente pueden reducir el aislamiento o la resistencia de la unión.
- Problemas relacionados con la humedad , como riesgo de microdelaminación, deriva dimensional y cambios en el comportamiento dieléctrico
En los talleres de mecanizado o líneas de montaje, estos problemas se traducen en retrabajo adicional, tolerancias inestables, mayores tasas de desperdicio y rendimiento impredecible . Un buen almacenamiento es una forma económica de estabilizar la calidad antes de que comience cualquier corte, perforación o fresado.
Para la mayoría de las láminas laminadas de epoxi FR4, lo ideal es un ambiente interior con temperatura y humedad moderadas y estables . Como campo de trabajo práctico, muchas instalaciones adoptan:
- Temperatura: normalmente entre 15 y 30 °C , con una banda óptima alrededor de 20 y 25 °C
- Humedad relativa (HR): alrededor del 30 % al 60 % de HR , preferiblemente en el rango medio para una estabilidad a largo plazo
Dentro de estos rangos, es mucho menos probable que el FR4 absorba humedad o experimente cambios dimensionales significativos. Desde una perspectiva operativa:
- Evite áreas de almacenamiento cerca de puertas exteriores, muelles de carga, calentadores, calderas o tuberías de vapor..
- Donde la humedad ambiental sea alta, utilice deshumidificadores o almacenes climatizados..
- No permitir condiciones sostenidas por encima del 70% de HR , especialmente para acciones a largo plazo.
Los laminados epoxi pueden decolorarse o envejecer gradualmente bajo una fuerte luz ultravioleta . Si bien esto no siempre afecta el desempeño estructural, puede ser indeseable en partes visibles o instalaciones a largo plazo.
Las mejores prácticas incluyen:
- Evitar la luz solar directa sobre las sábanas almacenadas.
- Utilizar cajas, cajones o películas opacas en almacenes bien iluminados.
- Colocar los estantes de manera que las ventanas grandes y los tragaluces no brillen directamente sobre las superficies laminadas expuestas.
Para láminas laminadas de epoxi FR4 de gran formato o más delgadas, el almacenamiento plano suele ser el enfoque más seguro.
Puntos clave:
- Colocar las láminas sobre una superficie de apoyo rígida, nivelada y continua..
- Utilice papel kraft limpio, film de polietileno o espaciadores no abrasivos entre hojas para evitar rayones.
- Limite la altura total de la pila para evitar la compresión o fluencia a largo plazo , especialmente para calibres más delgados.
El almacenamiento plano es particularmente importante cuando se trabaja con laminados delgados de alrededor de 1,6 mm o menos y cuando se requieren tolerancias de planitud estrictas para el mecanizado posterior.
Para láminas más gruesas o paneles más pequeños, , el almacenamiento vertical puede ahorrar espacio y al mismo tiempo proteger el material, siempre que el soporte esté bien diseñado.
Las buenas prácticas incluyen:
- Utilizar bastidores verticales dedicados que soporten todo el borde de cada hoja, no solo algunos puntos.
- Mantener el ángulo de inclinación moderado para que la tensión se distribuya uniformemente.
- Evitar situaciones en las que las láminas puedan deslizarse, combarse o golpear superficies duras durante la carga y descarga.

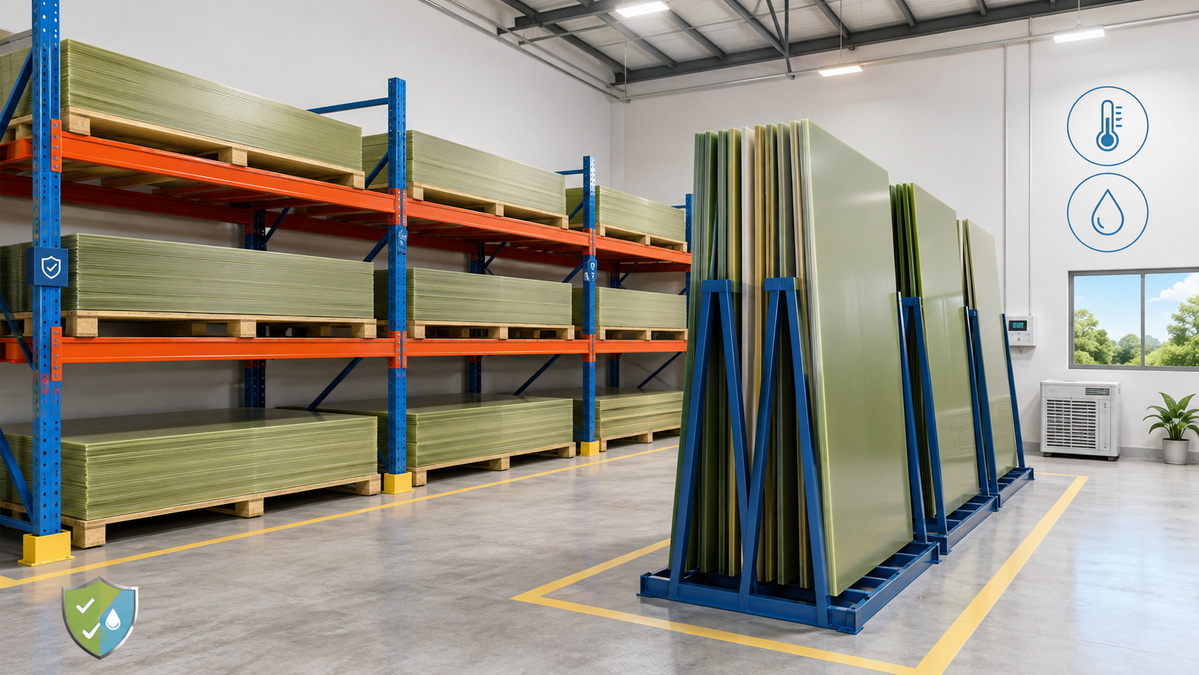

En muchos almacenes profesionales se utiliza un enfoque mixto : las láminas de FR4 grandes o delgadas se almacenan planas, mientras que los paneles más gruesos o cortados a medida se mantienen en estantes verticales diseñados.
Incluso cuando las condiciones ambientales son las correctas, los daños mecánicos durante el almacenamiento y manipulación pueden provocar posteriormente fallos en el mecanizado o montaje.
Para minimizar este riesgo:
- Mantenga las hojas en cajas, paletas o cartones originales tanto tiempo como sea posible.
- Utilice protectores de esquinas para paneles grandes, especialmente cuando se mueven con frecuencia.
- No coloque herramientas pesadas, paletas, componentes metálicos u otros materiales encima de las pilas de FR4.
- Marcar claramente los pasillos para mantener las carretillas elevadoras y transpaletas a una distancia segura de los bordes de las chapas.
En aplicaciones de precisión, pequeñas virutas de borde o microfisuras pueden iniciar la concentración de tensiones durante el mecanizado, por lo que es importante prevenir este tipo de daño en la etapa de almacenamiento.
Para el almacenamiento a corto plazo (de varias semanas a algunos meses) en un ambiente interior bien controlado, el embalaje estándar suele ser suficiente:
- Mantenga las láminas FR4 en bolsas de polietileno, envoltorios retráctiles o cajas de cartón de fábrica..
- Mantener intercalado de papel o film entre hojas individuales o pequeños paquetes.
El objetivo principal es mantener alejados el polvo, los aceites y la humedad incidental y al mismo tiempo permitir un acceso directo para la producción.
Para almacenamiento a largo plazo o ambientes con mayor humedad y variación de temperatura, medidas adicionales pueden mejorar significativamente la estabilidad:
- Empaque las hojas o paquetes dentro de bolsas con barrera contra la humedad o películas de polietileno de alta resistencia.
- Colocar bolsas desecantes de capacidad adecuada dentro de cada paquete sellado.
- Utilice tarjetas indicadoras de humedad cuando sea necesario, especialmente para procesos posteriores más sensibles.
Estos enfoques son similares a los métodos aplicados en los almacenes profesionales de placas de circuito impreso y se ha demostrado que extienden la vida estable de los materiales laminados.
Una sencilla rutina de inspección ayuda a mantener la protección durante todo el período de almacenamiento:
- Cada pocos meses, compruebe si las bolsas exteriores están intactas , sin roturas ni fugas evidentes.
- Reemplace los paquetes desecantes si muestran signos de saturación o si los paquetes se han abierto repetidamente.
- Volver a sellar los paquetes parcialmente usados con cinta adhesiva o equipo de termosellado siempre que sea posible.
Al tratar el embalaje como un sistema de protección dinámico en lugar de un envoltorio desechable, el rendimiento del almacenamiento se vuelve más predecible.
La contaminación de la superficie introducida por la manipulación es una causa frecuente de problemas aguas abajo. Para evitar esto:
- Use guantes limpios al tocar superficies de láminas FR4, especialmente cuando el uso final implica alto voltaje o unión.
- Mantenga las láminas alejadas de fluidos de corte, polvo metálico, humos de soldadura y productos químicos corrosivos..
- Utilice bastidores o carros exclusivos para FR4 en lugar de colocar las hojas directamente sobre superficies de trabajo de uso general.
Si se produce contaminación, muchos usuarios limpian las superficies de FR4 con disolventes adecuados (como alcohol isopropílico) siguiendo las normas de seguridad locales y los procedimientos de limpieza internos.
Un paso crucial, aunque a menudo pasado por alto, es permitir que las láminas de FR4 se aclimaten al clima del taller antes del mecanizado de precisión:
- Mueva las hojas requeridas del almacenamiento a largo plazo al área de mecanizado aproximadamente 24 horas antes del procesamiento..
- Si las sábanas proceden de una habitación mucho más fría o seca, manténgalas envueltas durante las primeras horas para reducir el riesgo de condensación en la superficie.
- Evite mecanizar inmediatamente después de grandes cambios de temperatura, ya que es cuando una desviación dimensional . es más probable que se produzca
La aclimatación ayuda a garantizar que las dimensiones medidas en el taller sean estables y que se puedan lograr tolerancias estrictas de manera constante.
Muchos usuarios industriales trabajan no sólo con FR4 sino también con laminados de fibra de vidrio epoxi G10 y G11 . Si bien los principios de almacenamiento son similares, una descripción general clara ayuda a estandarizar los procedimientos.

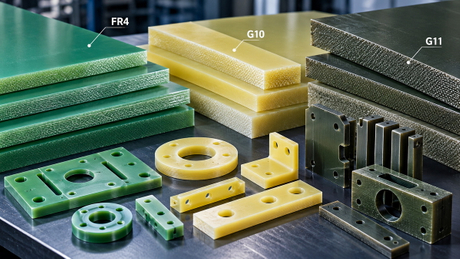

| Tipo de material | Propiedades típicas en uso | Puntos de enfoque de almacenamiento |
|---|---|---|
| Hoja laminada epoxi FR4 | Laminado epoxi de vidrio ignífugo, buena resistencia mecánica y eléctrica. | Temperatura y humedad controladas, planitud, evitación de humedad y contaminación. |
| laminado G10 | Epoxi para vidrio no ignífugo, perfil mecánico similar | Mismo entorno que FR4; proteger de la alta humedad y los ciclos térmicos |
| laminado G11 | Epoxi vítreo de alta temperatura con mayor transición vítrea | Mismo control ambiental; Vigile la planitud durante los cambios de temperatura. |
En la práctica, un espacio de almacenamiento bien diseñado puede albergar los tres materiales con un conjunto coherente de procedimientos . El etiquetado y la trazabilidad se convierten entonces en las principales herramientas para distinguir calidades y lotes.
Los proveedores de FR4 y laminados relacionados suelen definir un período de almacenamiento formal (por ejemplo, 12 meses) con fines de garantía y trazabilidad. En un ambiente estable y controlado:
- Las propiedades estructurales y de aislamiento generalmente siguen siendo utilizables mucho más allá de este período , especialmente para aplicaciones no críticas.
- Para sistemas de alta confiabilidad o alta frecuencia , los ingenieros suelen preferir stock más nuevo, combinado con un manejo y pruebas más estrictos.
La clave es tratar los períodos de almacenamiento específicos como una herramienta de planificación en lugar de una fecha de vencimiento y mantener registros de las condiciones del almacén a lo largo del tiempo.
Para los equipos que buscan formalizar o actualizar su estándar interno, el siguiente procedimiento por etapas es un punto de partida práctico.
- Elija una habitación interior dedicada total o parcialmente al almacenamiento de laminados.
- Confirmar que la temperatura y la humedad se pueden monitorear y controlar..
- Mantener el área limpia, seca y libre de vapores químicos..
- Proporcionar estanterías planas y rígidas para hojas grandes o delgadas.
- Instale bastidores verticales con soporte de borde completo para paneles más gruesos.
- Agregue espaciadores no abrasivos entre las hojas para evitar rayones.
- Establecer puntos de ajuste de temperatura y humedad aceptables y publicarlos de manera visible.
- Colocar termómetros e higrómetros en posiciones representativas.
- Cuando sea necesario, agregue deshumidificadores o unidades de control climático.
- Mantener los materiales en su embalaje original el mayor tiempo posible.
- Para almacenamiento a largo plazo, utilice bolsas selladas con desecante y etiquetas transparentes que muestren el grado, el espesor, el lote y la fecha de llegada.
- Implementar rutinas de primero en entrar, primero en salir (FIFO) utilizando software o sistemas de tarjetas simples.
- Inspeccione las hojas de FR4 almacenadas periódicamente para detectar signos de deformación, decoloración o defectos visibles en la superficie.
- Verificar la integridad del embalaje y el estado del desecante..
- Registre los hallazgos y las acciones correctivas en un registro simple.
- Traslade los materiales del almacén a las áreas de mecanizado con anticipación para su aclimatación.
- Prohibir el mecanizado de chapas que aún estén frías del transporte o almacenamiento..
- Capacite a los operadores para que reconozcan cuando las láminas muestran deformaciones o contaminación sospechosas antes de cortarlas.
En las auditorías prácticas de las instalaciones de los usuarios, se repiten periódicamente varios problemas:
- Tratar al FR4 como material de tablero genérico de bajo valor en lugar de como un laminado de precisión
- Apoyar láminas grandes contra las paredes sin soporte completo, creando una curvatura permanente con el tiempo.
- Almacenamiento de laminado cerca de muelles de carga abiertos , donde la temperatura y la humedad son muy variables
- Abrir el embalaje sellado mucho antes de su uso , exponer el material al polvo y la humedad durante períodos prolongados.
- Falta de etiquetado claro , lo que dificulta la aplicación de FIFO o el seguimiento de lotes específicos.
Cada uno de estos problemas se puede corregir con cambios simples: mejores estanterías, reubicación del stock en una sala más estable, equipo de monitoreo básico y reglas de etiquetado sencillas.
Las láminas laminadas de epoxi FR4 están diseñadas para proporcionar resistencia mecánica y aislamiento eléctrico confiables en aplicaciones exigentes. Para conservar estas propiedades desde la fábrica hasta el producto final es imprescindible:
- Mantener la temperatura y la humedad controladas en un área de almacenamiento interior.
- Utilice soportes planos o verticales apropiados para proteger la planitud y los bordes.
- Aplicar embalajes protectores y control de humedad , especialmente para stock de larga duración.
- Seguir un procedimiento claro y documentado para recibir, almacenar, inspeccionar y preparar hojas antes del mecanizado.
Al actualizar el almacenamiento de una práctica informal a un proceso interno estandarizado , los fabricantes, talleres de mecanizado y fabricantes de equipos pueden reducir los desechos, estabilizar la calidad del producto y extender la vida útil de su inventario de FR4.
