En tant que fabricant de verre stratifié FR4 haute performance et de verre époxy associé, nous constatons chaque jour comment un stockage approprié affecte directement l'usinabilité, la stabilité dimensionnelle et les performances à long terme. Les feuilles stratifiées époxy FR4 nécessitent un environnement propre, sec, à température et humidité contrôlées, avec un empilage, un emballage et une manipulation corrects pour conserver leurs propriétés mécaniques et électriques dans le temps.
Ce guide combine une expérience pratique en atelier avec des pratiques industrielles largement adoptées afin que les ingénieurs, les acheteurs et les équipes d'entrepôt puissent gérer les stocks FR4 en toute confiance et de manière cohérente.

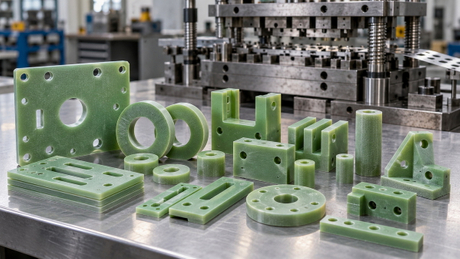

Les feuilles stratifiées époxy FR4 sont des stratifiés thermodurcis époxy renforcés de fibre de verre utilisés dans les cartes de circuits imprimés, les composants d'isolation électrique, les pièces mécaniques et les accessoires industriels. Le matériau combine :
- Haute résistance mécanique et rigidité
- Excellente isolation électrique
- Bonne stabilité dimensionnelle sur une large plage de température
- Absorption d'eau relativement faible par rapport à de nombreux autres matériaux isolants
Dans les projets réels, ces avantages ne se traduisent par des performances stables que lorsque le matériau est stocké et manipulé correctement . Des environnements non contrôlés ou un empilement inapproprié peuvent introduire des défauts avant tout usinage ou assemblage.
Tant du point de vue de l'utilisateur que du fabricant, les risques les plus importants lors du stockage ne sont pas des pannes dramatiques, mais une dégradation progressive qui ne devient visible que plus tard :
- Déformation, courbure et torsion causées par un support inégal, une pression d'empilage ou un cycle thermique
- Dommages aux bords et aux coins dus à un impact ou à une mauvaise conception des rayonnages
- Contamination de la surface par des huiles, de la poussière et des particules métalliques, qui peuvent ultérieurement réduire l'isolation ou la force de liaison
- Problèmes liés à l'humidité , tels que le risque de microdélaminage, la dérive dimensionnelle et les modifications du comportement diélectrique
Dans les ateliers d'usinage ou les chaînes d'assemblage, ces problèmes se traduisent par des reprises supplémentaires, des tolérances instables, des taux de rebuts plus élevés et des performances imprévisibles . Un bon stockage est un moyen peu coûteux de stabiliser la qualité avant le début de toute découpe, perçage ou fraisage.
Pour la plupart des feuilles stratifiées époxy FR4, un environnement intérieur avec une température et une humidité modérées et stables est idéal. Comme plage de travail pratique, de nombreuses installations adoptent :
- Température : généralement 15 à 30 °C , avec une bande optimale autour de 20 à 25 °C
- Humidité relative (HR) : environ 30 à 60 % HR , de préférence dans la plage moyenne pour une stabilité à long terme
Dans ces plages, le FR4 est beaucoup moins susceptible d’absorber l’humidité ou de subir un changement dimensionnel significatif. D'un point de vue opérationnel :
- Évitez les zones d'entreposage à proximité des portes extérieures, des quais de chargement, des radiateurs, des chaudières ou des conduites de vapeur..
- Lorsque l'humidité ambiante est élevée, utiliser des déshumidificateurs ou des entrepôts climatisés.
- Ne pas permettre des conditions soutenues supérieures à 70 % d'humidité relative , en particulier pour les stocks à long terme.
Les stratifiés époxy peuvent progressivement se décolorer ou vieillir sous une forte lumière ultraviolette . Même si cela n’affecte pas toujours les performances structurelles, cela peut s’avérer indésirable dans les parties visibles ou dans les installations à long terme.
Les meilleures pratiques comprennent :
- Éviter la lumière directe du soleil sur les draps stockés.
- Utilisation de cartons, caisses ou films opaques dans des entrepôts bien éclairés.
- Positionner les supports de manière à ce que les grandes fenêtres et lucarnes ne brillent pas directement sur les surfaces stratifiées exposées.
Pour les feuilles stratifiées époxy FR4 de grand format ou plus fines, le stockage à plat est souvent l'approche la plus sûre.
Points clés :
- Placer les feuilles sur une surface de support rigide, plane et continue.
- Utilisez du papier kraft propre, un film de polyéthylène ou des espaceurs non abrasifs entre les feuilles pour éviter les rayures.
- Limiter la hauteur totale de la pile pour éviter la compression ou le fluage à long terme , en particulier pour les épaisseurs plus fines.
Le stockage à plat est particulièrement important lorsque l'on travaille avec des stratifiés minces d'environ 1,6 mm ou moins et lorsque des tolérances de planéité serrées sont requises pour un usinage ultérieur.
Pour les feuilles plus épaisses ou les panneaux plus petits, , le stockage vertical peut économiser de l'espace tout en protégeant le matériau, à condition que le support soit bien conçu.
Les bonnes pratiques comprennent :
- Utiliser des racks verticaux dédiés qui supportent tout le bord de chaque feuille, et pas seulement quelques points.
- Garder l' angle d'inclinaison modéré afin que le stress soit réparti uniformément.
- Éviter les situations dans lesquelles les tôles peuvent glisser, s'affaisser ou heurter des surfaces dures lors du chargement et du déchargement.
Dans de nombreux entrepôts professionnels, une approche mixte est utilisée : les feuilles FR4 grandes ou fines sont stockées à plat, tandis que les panneaux plus épais ou découpés sur mesure sont stockés dans des rayonnages verticaux techniques.
Même lorsque les conditions environnementales sont correctes, les dommages mécaniques lors du stockage et de la manipulation peuvent entraîner ultérieurement des défaillances d'usinage ou d'assemblage.
Pour minimiser ce risque :
- Conservez les feuilles dans les caisses, palettes ou cartons d'origine aussi longtemps que possible.
- Utilisez des protections d'angle pour les grands panneaux, surtout lorsqu'ils sont fréquemment déplacés.
- Ne placez pas d'outils lourds, de palettes, de composants métalliques ou d'autres matériaux sur les piles de FR4.
- Marquer clairement les allées pour maintenir les chariots élévateurs et transpalettes à une distance sécuritaire des bords des tôles.
Dans les applications de précision, de petits éclats de bords ou des microfissures peuvent initier une concentration de contraintes pendant l'usinage. Il est donc important d'éviter ce type de dommages au stade du stockage.
Pour un stockage de courte durée (plusieurs semaines à quelques mois) dans un environnement intérieur bien contrôlé, un emballage standard est généralement suffisant :
- Conservez les feuilles FR4 dans les sacs en polyéthylène, le film rétractable ou les cartons de l'usine..
- Maintenir un intercalaire de papier ou de film entre des feuilles individuelles ou des petits paquets.
L'objectif principal est d'éloigner la poussière, les huiles et l'humidité accidentelle tout en permettant un accès simple pour la production.
Pour le stockage à long terme ou les environnements présentant des variations d’humidité et de température plus élevées, des mesures supplémentaires peuvent améliorer considérablement la stabilité :
- Emballez les feuilles ou les paquets dans des sacs anti-humidité ou dans un film de polyéthylène résistant.
- Placez des sachets déshydratants de capacité appropriée à l'intérieur de chaque emballage scellé.
- Utilisez des cartes indicatrices d'humidité si nécessaire, en particulier pour les processus en aval plus sensibles.
Ces approches sont similaires aux méthodes appliquées dans les entrepôts professionnels de circuits imprimés et il a été prouvé qu'elles prolongent la durée de vie stable des matériaux stratifiés.
Une simple routine d’inspection permet de maintenir la protection pendant toute la période de stockage :
- Tous les quelques mois, vérifiez si les sacs extérieurs sont intacts , sans déchirures ni fuites évidentes.
- Remplacez les packs déshydratants s'ils présentent des signes de saturation ou si les emballages ont été ouverts à plusieurs reprises.
- Refermer les emballages partiellement utilisés avec du ruban adhésif ou un équipement de thermoscellage dans la mesure du possible.
En traitant l’emballage comme un système de protection dynamique plutôt que comme un emballage jetable, les performances de stockage deviennent plus prévisibles.
La contamination de surface introduite par la manipulation est une cause fréquente de problèmes en aval. Pour éviter cela :
- Portez des gants propres lorsque vous touchez les surfaces des feuilles FR4, en particulier lorsque l'utilisation finale implique une haute tension ou un collage.
- Gardez les tôles à l'écart des liquides de coupe, de la poussière métallique, des fumées de soudage et des produits chimiques corrosifs..
- Utilisez des racks ou des chariots dédiés au FR4 au lieu de placer les feuilles directement sur les surfaces de travail à usage général.
En cas de contamination, de nombreux utilisateurs nettoient les surfaces FR4 avec des solvants appropriés (tels que l'alcool isopropylique) en suivant les règles de sécurité locales et les procédures de nettoyage internes.
Une étape cruciale, mais souvent négligée, consiste à permettre aux tôles FR4 de s'acclimater au climat de l'atelier avant l'usinage de précision :
- Déplacer les feuilles requises du stockage à long terme vers la zone d'usinage environ 24 heures avant le traitement.
- Si les feuilles proviennent d'une pièce nettement plus fraîche ou plus sèche, conservez-les enveloppées pendant les premières heures pour réduire le risque de condensation en surface.
- Évitez d'usiner immédiatement après des changements de température importants, car c'est à ce moment-là que la dérive dimensionnelle est la plus probable.
L'acclimatation permet de garantir que les dimensions mesurées en atelier sont stables et que des tolérances serrées peuvent être respectées de manière cohérente.
De nombreux utilisateurs industriels travaillent non seulement avec FR4 mais également avec des stratifiés époxy en fibre de verre G10 et G11 . Bien que les principes de stockage soient similaires, une vue d’ensemble claire permet de standardiser les procédures.
| Type de matériau | Propriétés typiques d'utilisation | Points forts du stockage |
|---|---|---|
| Feuille stratifiée époxy FR4 | Verre époxy laminé ignifugé, bonne résistance mécanique et électrique | Température et humidité contrôlées, planéité, évitement de l'humidité et de la contamination |
| Stratifié G10 | Verre époxy non ignifuge, profil mécanique similaire | Même environnement que FR4 ; protéger de l’humidité élevée et des cycles thermiques |
| Stratifié G11 | Verre époxy haute température avec transition vitreuse plus élevée | Même contrôle environnemental ; surveiller la planéité lors des changements de température |
En pratique, un espace de stockage bien conçu peut accueillir les trois matériaux avec un ensemble cohérent de procédures . L’étiquetage et la traçabilité deviennent alors les principaux outils de distinction des grades et des lots.
Les fournisseurs de FR4 et de stratifiés associés définissent souvent une période de stockage formelle (par exemple 12 mois) à des fins de garantie et de traçabilité. Dans un environnement stable et contrôlé :
- Les propriétés structurelles et isolantes restent généralement utilisables bien au-delà de cette période , notamment pour les applications non critiques.
- Pour les systèmes à haute fiabilité ou à haute fréquence , les ingénieurs préfèrent souvent des stocks plus récents, combinés à une manipulation et des tests plus rigoureux.
L’essentiel est de traiter les périodes de stockage spécifiées comme un outil de planification plutôt que comme une date d’expiration et de conserver des enregistrements des conditions de l’entrepôt au fil du temps.
Pour les équipes cherchant à formaliser ou à mettre à niveau leur norme interne, la procédure par étapes suivante constitue un point de départ pratique.
- Choisissez une pièce intérieure dédiée ou partiellement dédiée au stockage du stratifié.
- Confirmer que la température et l'humidité peuvent être surveillées et contrôlées.
- Gardez la zone propre, sèche et exempte de vapeurs chimiques.
- Prévoir des étagères plates et rigides pour les tôles larges ou fines.
- Installez des racks verticaux avec support de bord complet pour les panneaux plus épais.
- Ajoutez des entretoises non abrasives entre les feuilles pour éviter les rayures.
- Fixez des points de consigne de température et d'humidité acceptables et affichez-les visiblement.
- Placer les thermomètres et hygromètres à des emplacements représentatifs.
- Si nécessaire, ajoutez des déshumidificateurs ou des unités de climatisation.
- Conserver les matériaux dans leur emballage d'origine le plus longtemps possible.
- Pour un stockage à long terme, utilisez des sacs scellés avec des étiquettes déshydratantes et transparentes indiquant la qualité, l'épaisseur, le lot et la date d'arrivée.
- Mettre en œuvre des routines premier entré, premier sorti (FIFO) à l'aide de logiciels ou de systèmes de cartes simples.
- Inspectez les feuilles FR4 stockées régulièrement pour détecter tout signe de déformation, de décoloration ou de défauts de surface visibles.
- Vérifier l'intégrité de l'emballage et l'état du dessicant.
- Enregistrez les résultats et les actions correctives dans un simple journal.
- Déplacer les matériaux du stockage vers les zones d'usinage à l'avance pour l'acclimatation.
- Interdire l'usinage de tôles encore froides de transport ou de stockage.
- Former les opérateurs à reconnaître les feuilles présentant un gauchissement ou une contamination suspecte avant la découpe.
Dans les audits pratiques des installations utilisatrices, plusieurs problématiques reviennent régulièrement :
- Traiter le FR4 comme un matériau de panneau générique de faible valeur plutôt que comme un stratifié de précision
- Appuyer de grandes feuilles contre les murs sans support complet, créant un arc permanent au fil du temps
- Stockage du stratifié à proximité des quais de chargement ouverts , où la température et l'humidité sont très variables
- Ouvrir l'emballage scellé bien avant utilisation , exposant le matériau à la poussière et à l'humidité pendant des périodes prolongées
- Manque d'étiquetage clair , ce qui rend difficile l'application du FIFO ou le suivi de lots spécifiques
Chacun de ces problèmes peut être corrigé par des changements simples : un meilleur stockage, le déplacement du stock dans une pièce plus stable, un équipement de surveillance de base et des règles d'étiquetage simples.
Les feuilles stratifiées époxy FR4 sont conçues pour fournir une résistance mécanique et une isolation électrique fiables dans les applications exigeantes. Pour préserver ces propriétés depuis l’usine jusqu’au produit final, il est essentiel de :
- Maintenir une température et une humidité contrôlées dans une zone de stockage intérieure
- Utiliser des supports plats ou verticaux appropriés pour protéger la planéité et les bords
- Appliquer un emballage de protection et un contrôle de l'humidité , en particulier pour les stocks à long terme
- Suivre une procédure claire et documentée pour la réception, le stockage, l'inspection et la préparation des tôles avant usinage
En faisant passer le stockage d'une pratique informelle à un processus interne standardisé , les fabricants, les ateliers d'usinage et les constructeurs d'équipements peuvent réduire les rebuts, stabiliser la qualité des produits et prolonger la durée de vie utile de leur inventaire FR4.
