● Comprensione del foglio laminato epossidico FR4
● Perché è importante conservare correttamente gli FR4
● Condizioni ambientali consigliate
>> Esposizione alla luce e ai raggi UV
● Archiviazione fisica: piatta o verticale
● Proteggere FR4 da danni meccanici
● Imballaggio e protezione dall'umidità
>> Stoccaggio a lungo termine e climi difficili
>> Ispezione periodica e richiusura
● Manipolazione e acclimatazione prima della lavorazione
>> Pratiche di manipolazione pulite
>> Acclimatamento all'ambiente del laboratorio
● Confronto di FR4 con G10 e G11 in deposito
>> Durata di conservazione e mantenimento delle prestazioni
● Procedura di conservazione passo dopo passo per i fogli FR4
>> 1. Definire e preparare l'area di stoccaggio
>> 2. Installare scaffalature e supporti
>> 3. Stabilire obiettivi ambientali
>> 4. Stabilire regole di imballaggio ed etichettatura
>> 5. Creare routine di ispezione e manutenzione
>> 6. Definire le regole per la preparazione prima dell'uso
● Errori comuni di archiviazione e come evitarli
● Riepilogo e passaggi successivi
In qualità di produttori di FR4 ad alte prestazioni e relativi laminati di vetro epossidici, vediamo ogni giorno come una corretta conservazione influenzi direttamente la lavorabilità, la stabilità dimensionale e le prestazioni a lungo termine. I fogli laminati epossidici FR4 necessitano di un ambiente pulito, asciutto, con temperatura e umidità controllate, con impilamento, imballaggio e movimentazione corretti per mantenere le loro proprietà meccaniche ed elettriche nel tempo.
Questa guida combina l'esperienza pratica in officina con pratiche di settore ampiamente adottate in modo che ingegneri, acquirenti e team di magazzino possano gestire le scorte di FR4 in modo sicuro e coerente.

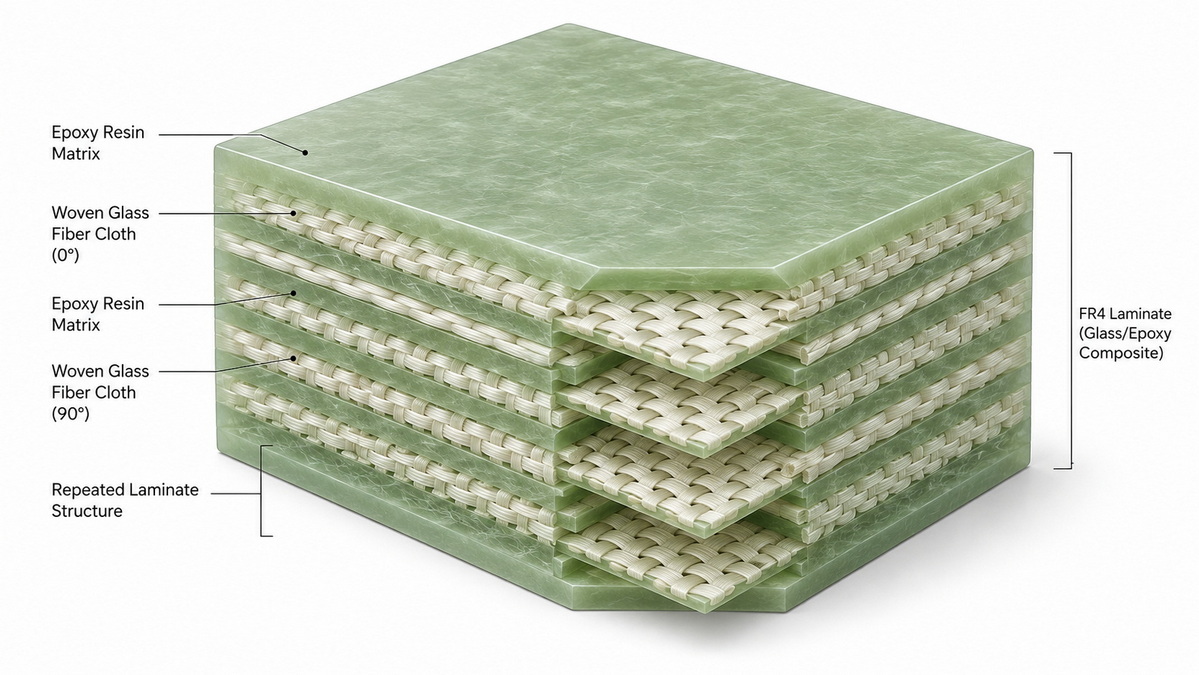

I fogli laminati epossidici FR4 sono laminati termoindurenti epossidici rinforzati con fibra di vetro utilizzati in circuiti stampati, componenti di isolamento elettrico, parti meccaniche e impianti industriali. Il materiale combina:
- Elevata resistenza meccanica e rigidità
- Ottimo isolamento elettrico
- Buona stabilità dimensionale in un ampio intervallo di temperature
- Assorbimento d'acqua relativamente basso rispetto a molti altri materiali isolanti
Nei progetti reali, questi vantaggi si traducono in prestazioni stabili solo quando il materiale viene immagazzinato e movimentato correttamente . Ambienti non controllati o un impilamento improprio possono introdurre difetti prima che abbia luogo qualsiasi lavorazione o assemblaggio.
Sia dal punto di vista dell'utente che del produttore, i rischi maggiori durante lo stoccaggio non sono guasti drammatici, ma un graduale degrado che diventa visibile solo in seguito:
- Deformazione, piegamento e torsione causati da supporto irregolare, pressione di impilamento o cicli termici
- Danni ai bordi e agli angoli dovuti a urti o progettazione inadeguata delle scaffalature
- Contaminazione superficiale da oli, polvere e particelle metalliche, che possono successivamente ridurre l'isolamento o la forza di adesione
- Problemi legati all'umidità , come il rischio di microdelaminazione, deriva dimensionale e cambiamenti nel comportamento dielettrico
Nelle officine meccaniche o nelle linee di assemblaggio, questi problemi si traducono in rilavorazioni aggiuntive, tolleranze instabili, tassi di scarto più elevati e prestazioni imprevedibili . Una buona conservazione è un modo economico per stabilizzare la qualità prima di iniziare qualsiasi operazione di taglio, foratura o fresatura.
Per la maggior parte dei fogli laminati epossidici FR4, l'ideale è un ambiente interno con temperatura e umidità moderate e stabili . Come campo di lavoro pratico, molte strutture adottano:
- Temperatura: tipicamente 15–30 °C , con una fascia ottimale intorno ai 20–25 °C
- Umidità relativa (RH): circa 30–60% RH , preferibilmente nella fascia media per una stabilità a lungo termine
All'interno di questi intervalli, è molto meno probabile che FR4 assorba umidità o subisca cambiamenti dimensionali significativi. Dal punto di vista operativo:
- Evitare aree di stoccaggio vicino a porte esterne, banchine di carico, riscaldatori, caldaie o tubi del vapore.
- Dove l'umidità ambientale è elevata, utilizzare deumidificatori o magazzini climatizzati.
- Non consentire condizioni prolungate superiori al 70% di umidità relativa , soprattutto per stock a lungo termine.
I laminati epossidici possono scolorirsi o invecchiare gradualmente se esposti a una forte luce ultravioletta . Sebbene ciò non sempre influisca sulle prestazioni strutturali, può essere indesiderabile nelle parti visibili o nelle installazioni a lungo termine.
Le migliori pratiche includono:
- Evitare la luce solare diretta sui fogli immagazzinati.
- Utilizzare cartoni, gabbie o pellicole opache in magazzini ben illuminati.
- Posizionare le cremagliere in modo che le grandi finestre e i lucernari non sporgano direttamente sulle superfici laminate esposte.
Per i fogli laminati epossidici FR4 di grande formato o più sottili, lo stoccaggio piatto è spesso l'approccio più sicuro.
Punti chiave:
- Posizionare le lastre su una superficie di appoggio rigida, piana e continua.
- Utilizzare carta kraft pulita, pellicola di polietilene o distanziatori non abrasivi tra i fogli per evitare graffi.
- Limitare l'altezza totale della pila per evitare compressione o scorrimento a lungo termine , soprattutto per gli spessori più sottili.
Lo stoccaggio piatto è particolarmente importante quando si lavora con laminati sottili di circa 1,6 mm o meno e quando sono necessarie tolleranze di planarità ristrette per la lavorazione successiva.
Per fogli più spessi o pannelli più piccoli , lo stoccaggio verticale può far risparmiare spazio proteggendo al tempo stesso il materiale, a condizione che il supporto sia ben progettato.
La buona pratica include:
- Utilizzo di cremagliere verticali dedicate che sostengono l' intero bordo di ogni lastra e non solo alcuni punti.
- Mantenere moderato l'angolo di piega in modo che lo stress sia distribuito uniformemente.
- Evitare situazioni in cui i fogli possono scivolare, abbassarsi o colpire superfici dure durante il carico e lo scarico.

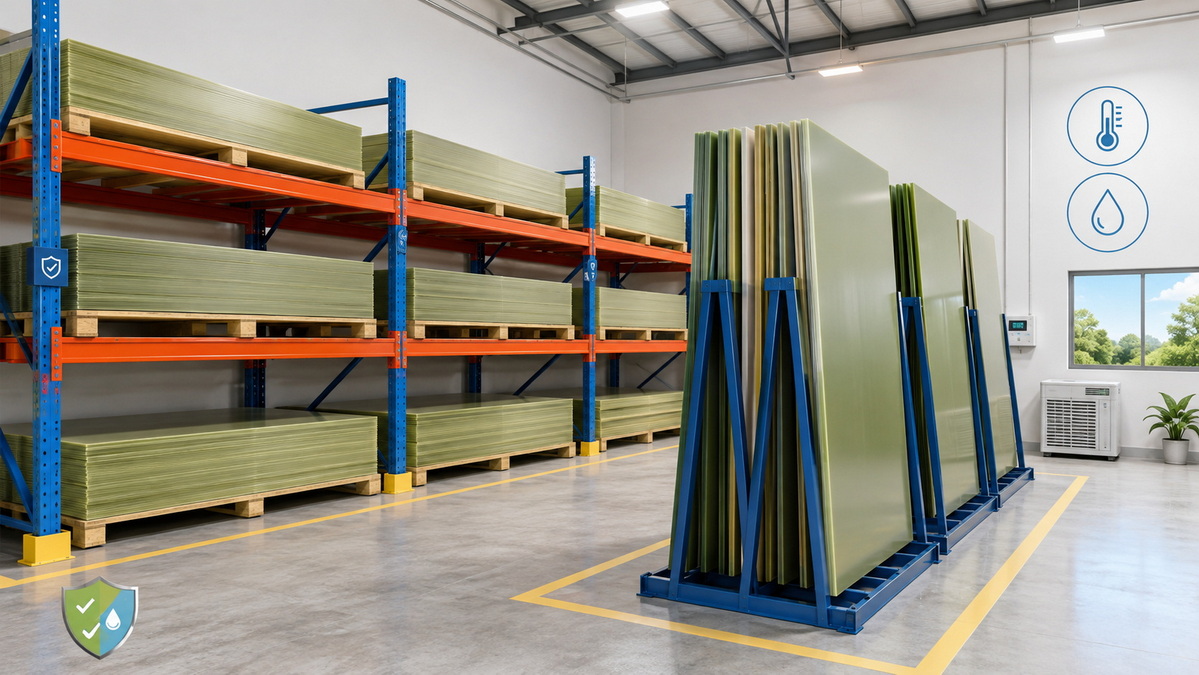

In molti magazzini professionali viene utilizzato un approccio misto : i fogli FR4 grandi o sottili vengono immagazzinati in piano, mentre i pannelli più spessi o tagliati su misura vengono conservati in scaffalature verticali progettate.
Anche quando le condizioni ambientali sono corrette, i danni meccanici durante lo stoccaggio e la movimentazione possono successivamente causare guasti nella lavorazione o nell'assemblaggio.
Per ridurre al minimo questo rischio:
- Conservare i fogli nelle casse, pallet o cartoni originali per tutto il tempo possibile.
- Utilizzare i paraspigoli per i pannelli di grandi dimensioni, soprattutto quando vengono spostati frequentemente.
- Non posizionare attrezzi pesanti, pallet, componenti metallici o altri materiali sopra le pile di FR4.
- Contrassegnare chiaramente le corsie per mantenere i carrelli elevatori e i transpallet a distanza di sicurezza dai bordi delle lastre.
Nelle applicazioni di precisione, piccoli trucioli o microfessure possono innescare una concentrazione di stress durante la lavorazione, quindi è importante prevenire questo tipo di danni nella fase di stoccaggio.
Per lo stoccaggio a breve termine (da diverse settimane ad alcuni mesi) in un ambiente interno ben controllato, l'imballaggio standard è solitamente sufficiente:
- Conservare i fogli FR4 nei sacchetti di polietilene, nella pellicola termoretraibile o nei cartoni di fabbrica.
- Mantenere la carta o la pellicola interfogliata tra i singoli fogli o piccoli fasci.
L'obiettivo principale è tenere lontani polvere, oli e umidità accidentale consentendo al tempo stesso un accesso diretto per la produzione.
Per lo stoccaggio a lungo termine o in ambienti con umidità e variazioni di temperatura più elevate, misure aggiuntive possono migliorare significativamente la stabilità:
- Imballare fogli o pacchi all'interno di sacchi barriera contro l'umidità o di pellicole di polietilene per carichi pesanti.
- Posizionare buste essiccanti di capacità adeguata all'interno di ciascuna confezione sigillata.
- Utilizzare schede indicatrici di umidità ove necessario, soprattutto per i processi a valle più sensibili.
Questi approcci sono simili ai metodi applicati nei magazzini professionali di circuiti stampati e hanno dimostrato di prolungare la durata stabile dei materiali laminati.
Una semplice routine di ispezione aiuta a mantenere la protezione per l'intero periodo di stoccaggio:
- Ogni pochi mesi verificare che le borse esterne siano integre , senza strappi o perdite evidenti.
- Sostituire le confezioni di essiccante se mostrano segni di saturazione o se le confezioni sono state aperte ripetutamente.
- Richiudere, le confezioni parzialmente utilizzate con nastro adesivo o apparecchiature termosaldatrici . ove possibile,
Trattando l'imballaggio come un sistema protettivo dinamico anziché come un involucro usa e getta, le prestazioni di stoccaggio diventano più prevedibili.
La contaminazione superficiale introdotta dalla manipolazione è una causa frequente di problemi a valle. Per evitare questo:
- Indossare guanti puliti quando si toccano le superfici delle lastre FR4, in particolare quando l'uso finale comporta alta tensione o collegamento.
- Tenere le lamiere lontane da fluidi da taglio, polvere metallica, fumi di saldatura e prodotti chimici corrosivi.
- Utilizzare rack o carrelli dedicati per FR4 invece di posizionare i fogli direttamente su superfici di lavoro generiche.
In caso di contaminazione, molti utenti puliscono le superfici dell'FR4 con solventi adeguati (come alcol isopropilico) seguendo le norme di sicurezza locali e le procedure di pulizia interna.

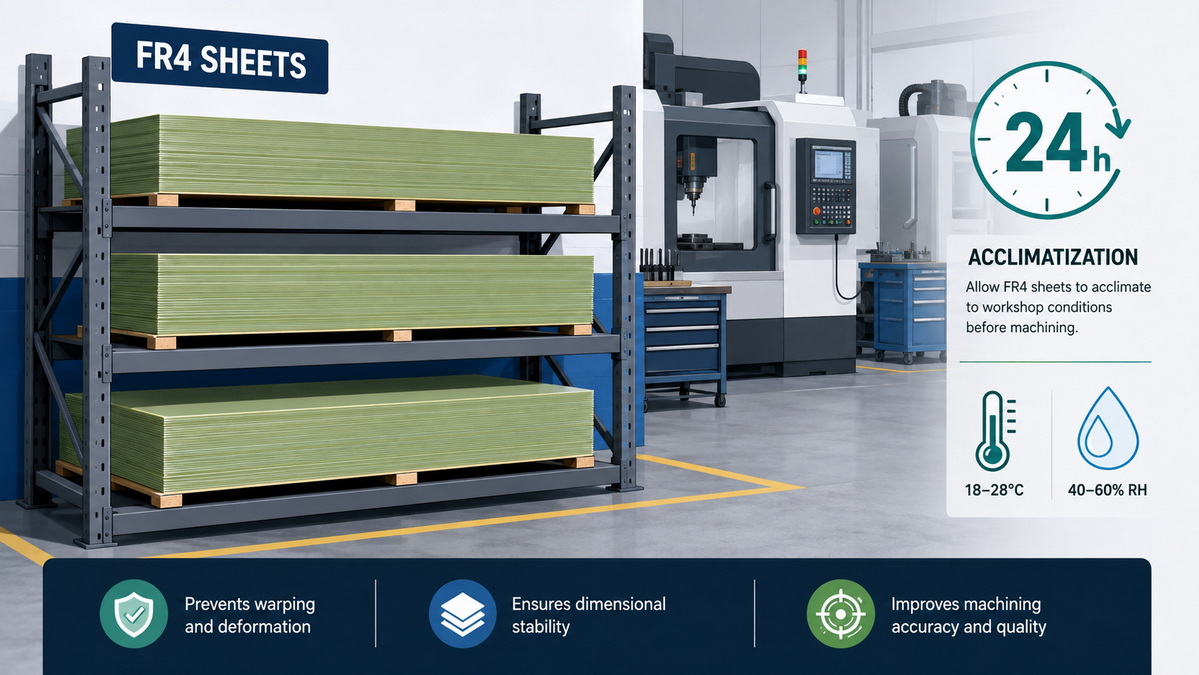

Un passaggio cruciale ma spesso trascurato è consentire alle lastre FR4 di acclimatarsi al clima dell'officina prima della lavorazione di precisione:
- Spostare i fogli richiesti dal magazzino a lungo termine all'area di lavorazione circa 24 ore prima della lavorazione.
- Se i teli provengono da una stanza molto più fresca o asciutta, tenerli avvolti per le prime ore per ridurre il rischio di condensa superficiale.
- Evitare la lavorazione immediatamente dopo grandi sbalzi di temperatura, poiché è in questo momento la deriva dimensionale . che è più probabile
L'acclimatazione aiuta a garantire che le dimensioni misurate in officina siano stabili e che si possano raggiungere tolleranze strette in modo coerente.

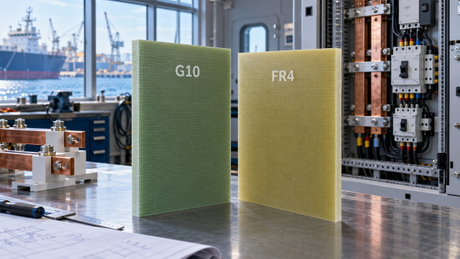

Molti utenti industriali lavorano non solo con FR4 ma anche con laminati in fibra di vetro epossidica G10 e G11 . Sebbene i principi di archiviazione siano simili, una panoramica chiara aiuta a standardizzare le procedure.
| Tipo di materiale | Proprietà tipiche in uso | Punti focali per lo stoccaggio |
|---|---|---|
| Foglio laminato epossidico FR4 | Laminato epossidico vetroso ignifugo, buona resistenza meccanica ed elettrica | Temperatura e umidità controllate, planarità, assenza di umidità e contaminazione |
| Laminato G10 | Vetro epossidico non ignifugo, profilo meccanico simile | Stesso ambiente di FR4; proteggere dall'umidità elevata e dai cicli termici |

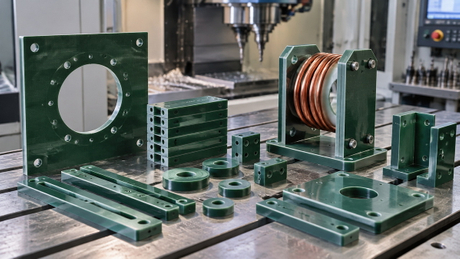

| Laminato G11 | Vetro epossidico ad alta temperatura con transizione vetrosa più elevata | Stesso controllo ambientale; tenere d'occhio la planarità durante i cambiamenti di temperatura |
In pratica, uno spazio di stoccaggio ben progettato può supportare tutti e tre i materiali con un insieme coerente di procedure . Etichettatura e tracciabilità diventano quindi gli strumenti principali per distinguere qualità e lotti.
I fornitori di FR4 e relativi laminati spesso definiscono un periodo di conservazione formale (ad esempio 12 mesi) a fini di garanzia e tracciabilità. In un ambiente stabile e controllato:
- Le proprietà strutturali e di isolamento generalmente rimangono utilizzabili ben oltre questo periodo , soprattutto per applicazioni non critiche.
- Per i sistemi ad alta affidabilità o ad alta frequenza , gli ingegneri spesso preferiscono scorte più fresche, combinate con una gestione e test più rigorosi.
La chiave è considerare i periodi di stoccaggio specificati come uno strumento di pianificazione piuttosto che una data di scadenza e conservare registrazioni delle condizioni del magazzino nel tempo.
Per i team che desiderano formalizzare o aggiornare il proprio standard interno, la seguente procedura a fasi rappresenta un punto di partenza pratico.
- Scegli una stanza interna dedicata o parzialmente dedicata allo stoccaggio dei laminati.
- Confermare che la temperatura e l'umidità possano essere monitorate e controllate.
- Mantenere l'area pulita, asciutta e priva di vapori chimici.
- Fornire scaffalature piane e rigide per lamiere grandi o sottili.
- Installare rack verticali con supporto a bordo completo per pannelli più spessi.
- Aggiungere distanziatori non abrasivi tra i fogli per evitare graffi.
- Impostare punti di temperatura e umidità accettabili e pubblicarli in modo visibile.
- Posizionare termometri e igrometri in posizioni rappresentative.
- Dove necessario, aggiungere deumidificatori o centraline climatiche.
- Conservare i materiali nell'imballaggio originale il più a lungo possibile.
- Per la conservazione a lungo termine, utilizzare sacchetti sigillati con essiccante ed etichette trasparenti indicanti qualità, spessore, lotto e data di arrivo.
- Implementare le routine FIFO (first‑in, first‑out) utilizzando software o semplici sistemi di carte.
- Ispezionare le lastre FR4 conservate regolarmente per individuare eventuali segni di deformazione, scolorimento o difetti superficiali visibili.
- Controllare l'integrità della confezione e le condizioni dell'essiccante.
- Registrare i risultati e le azioni correttive in un semplice registro.
- Spostare i materiali dallo stoccaggio alle aree di lavorazione anticipatamente per l'acclimatazione.
- Vietare la lavorazione di lamiere ancora fredde dal trasporto o dallo stoccaggio.
- Formare gli operatori affinché riconoscano quando i fogli mostrano deformazioni o contaminazioni sospette prima del taglio.

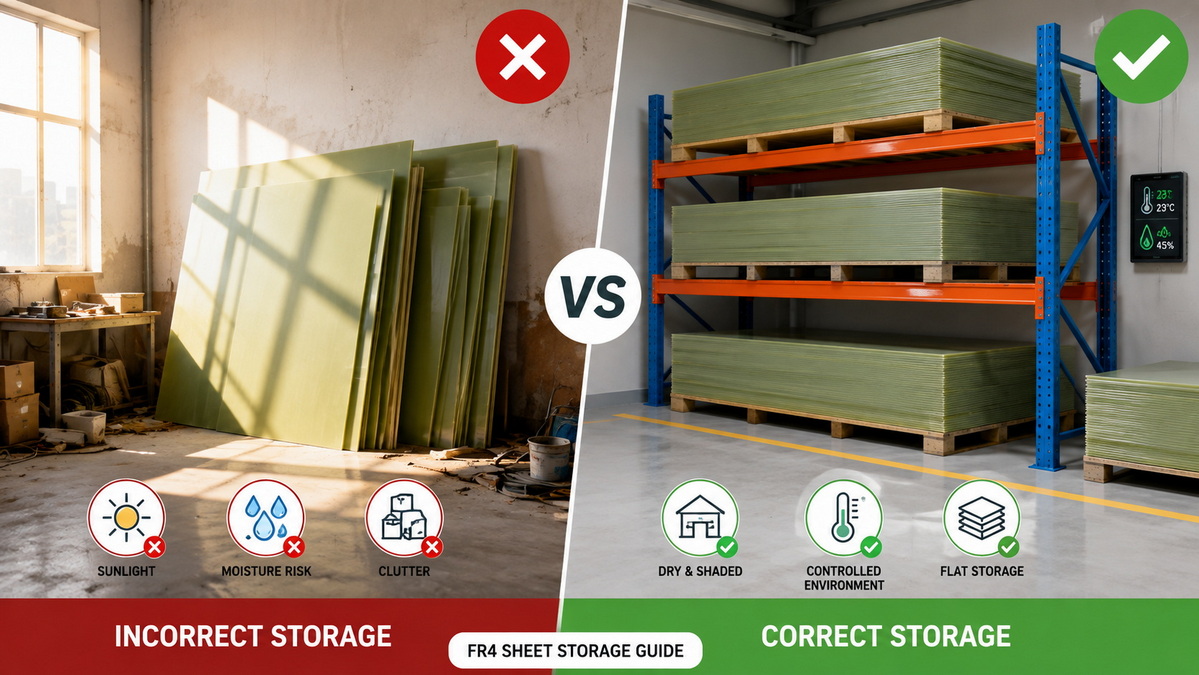

Negli audit pratici delle strutture degli utenti, diversi problemi si ripresentano regolarmente:
- Trattare l'FR4 come un materiale generico per pannelli di basso valore piuttosto che come un laminato di precisione
- Appoggio di lastre di grandi dimensioni a pareti senza pieno sostegno, creando un arco permanente nel tempo
- Stoccaggio del laminato vicino a baie di carico aperte , dove la temperatura e l'umidità sono molto variabili
- Aprire l'imballaggio sigillato molto prima dell'uso , esponendo il materiale alla polvere e all'umidità per periodi prolungati
- Mancanza di un'etichettatura chiara , che rende difficile l'applicazione del FIFO o il monitoraggio di lotti specifici
Ciascuno di questi problemi può essere corretto con semplici modifiche: migliori scaffalature, trasferimento delle scorte in una stanza più stabile, apparecchiature di monitoraggio di base e regole di etichettatura semplici.
I fogli laminati epossidici FR4 sono progettati per fornire resistenza meccanica e isolamento elettrico affidabili in applicazioni impegnative. Per preservare queste proprietà dalla fabbrica al prodotto finale, è essenziale:
- Mantenere la temperatura e l'umidità controllate in un'area di stoccaggio interna
- Utilizzare appositi supporti piani o verticali per proteggere planarità e spigoli
- Applicare un imballaggio protettivo e un controllo dell'umidità , soprattutto per le scorte a lungo termine
- Seguire una procedura chiara e documentata per la ricezione, l'immagazzinamento, l'ispezione e la preparazione delle lamiere prima della lavorazione
Trasformando lo stoccaggio da una pratica informale a un processo interno standardizzato , produttori, officine meccaniche e costruttori di apparecchiature possono ridurre gli scarti, stabilizzare la qualità dei prodotti e prolungare la vita utile delle loro scorte di FR4.
